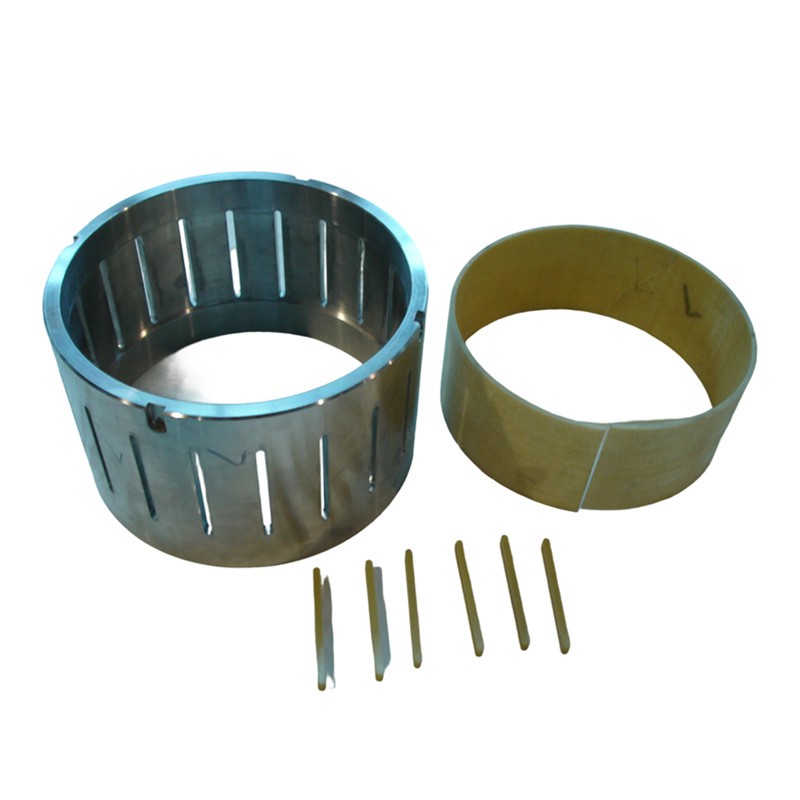

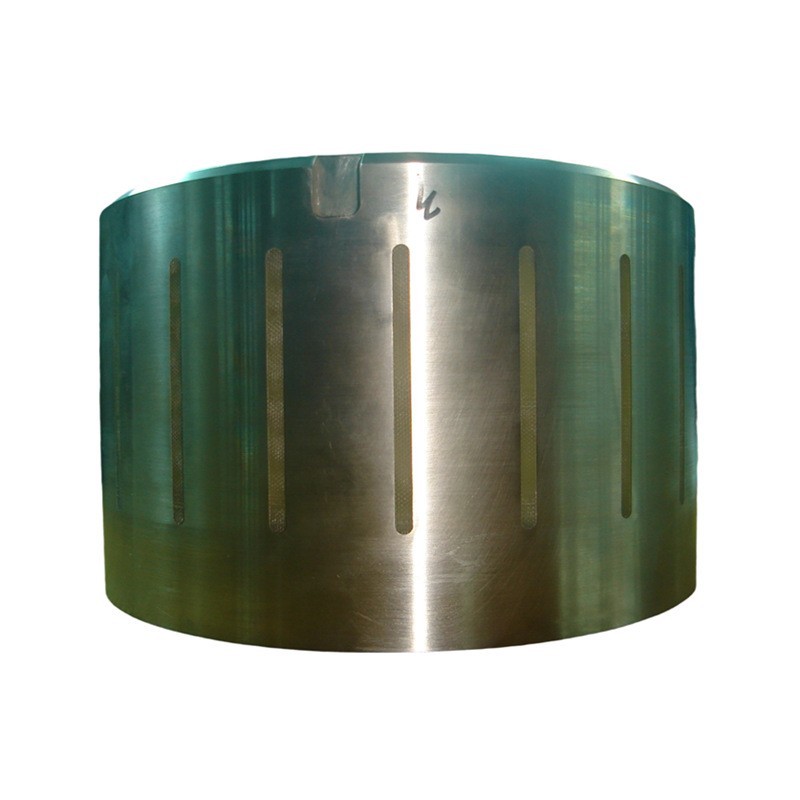

See osa on C-kujuline / piludega antennivarjestus, mida kasutatakse nafta- ja gaasiaevatööriistades (MWD / LWD) antenni signaali varjestuse ja suunaakna koostuna. See on konstruktsiooni-funktsionaalne integreeritud komponent kõrgekvaliteedilistes-tööstusseadmetes.
Peamised tehnilised väljakutsed
Õhukese-seinaga + mitme-soonega → äärmiselt halb töötlemisjäikus
Kõik sooned on silindrilisel kumeral pinnal
Mitmel funktsioonil on ühine tugipunkt
MH tootmislahendus
● Viie{0}}teljega töötlemiskeskust kasutades tehke ühe seadistusega järgmised toimingud:
√ Välisläbimõõduga viimistlus
√ Sisemise ava ja otspinna nullpunkti määramine
√ Silindrilisel kumeral pinnal mitu aksiaalset pikka soont
√ Soonte otsafileed, faasid ja üleminekustruktuurid
√ Paigaldusava/keermestatud ava positsioneerimise töötlemine
√ Vältige täielikult mitme seadistuse põhjustatud kumulatiivseid vigu.
● Spetsiaalsed protsessilahendused õhukeseseinalistele{0}}silindritele
√ Sisemine tugi/kohandatud kinnituslahendused
√ Sümmeetriline töötlemine, etapiviisiline pingevabastus
√ Väike lõikesügavus, väga stabiilsed lõikeparameetrid
√ Soone töötlemise ja välisläbimõõdu viimistluse optimeeritud järjestus
● Tõeline viie{0}}telje pidev interpolatsiooni võimalus soone töötlemiseks
● OEM-i partii pikaajaline{0}}stabiilsus
√ Põhiprotsessi marsruut
√ Programmi versioonikontroll
√ Sihtotstarbeline tööriistade korduskasutus

Kasutatud MH masinad
√ American Harding T42 / C-6/42
√ DMG MORI DMU60T/60P
√ 5-teljeline C32U
√ DMC63V
√ DIXI100
√ Mikron UMC600
● Ülevaatus

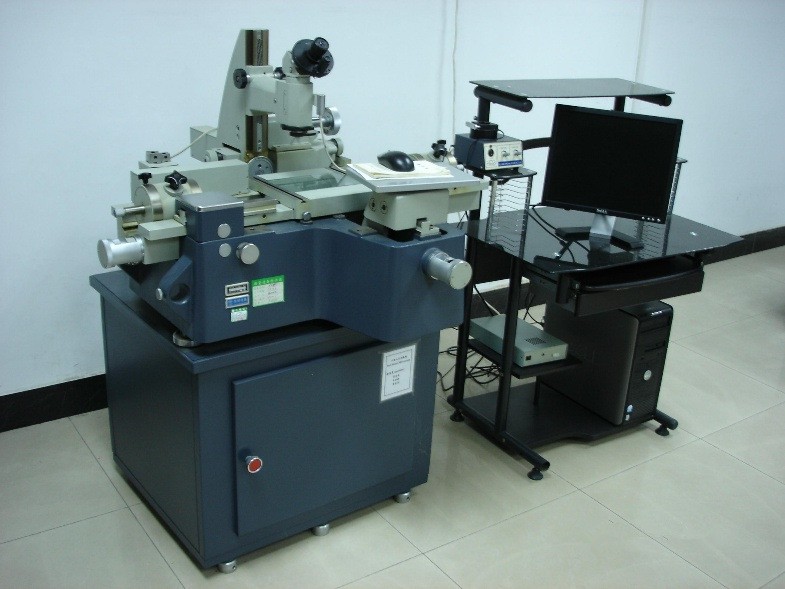

√ ZEISS CONTURA
