0,3 m kerge väike-mooduli rõngasratas

Moodul: m0.3
Välisläbimõõt: Ø 140 mm
Sisemine läbimõõt: Ø60mm
Hammaste laius: 7 mm
Hammaste arv: 450
Hamba profiili viga: väiksem või võrdne 10 μm
Hammaste pinna karedus: Hobbing: Ra väiksem või võrdne 0,8, lihvimine: Ra väiksem või võrdne 0,4
Täpsus: JIS 1-2, DIN 5-6, AGMA 13-12
Materjalid:18CrNiMo7-6,9310,440C,440C,17-4PH Pinna karedus võib ulatuda Ra0.2Asenditolerantsi täpsus:0.01mmVormi tolerants:0.005mm.

Toodete kirjeldus

MH toodab kohandatud väikeseid{0}}mooduliga mikroülekandeid.

See on ülitäpse{0}}mikromooduli ringkäik – m0,3

Ultra-mikromoodul (m0,3)

Hammaste kõrgus on ainult umbes 2,25 × 0,3 ≈ 0,675 mm, väga õhukeste hambajuurtega.

Suure läbimõõduga, õhukese{0}}seinaga struktuur

Suur läbimõõt, arvukalt sisemisi kaalu{0}}vähendavaid õõnsusi, nõrk rõngakujuline jäikus, mehaaniliselt deformeeruv.

Hammasrattaga integreeritud struktuur

Mitte lihtne hammasratas, vaid pigem: keerukas sisemine õõnsus, tsoneeritud kaalu-vähendav disain, mitmetahuline{1}}töötlus.

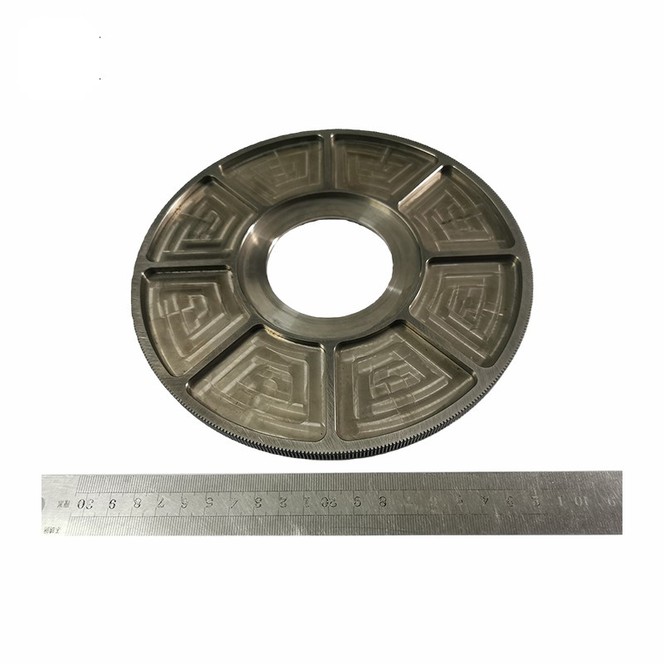

03m Lightweight Small-Module Ring Spur Gear

Peamised tehnilised väljakutsed

Ultra-mikromooduli töötlemise võimalus.
Suure läbimõõduga sammu vea kontroll
Õhukese{0}}seinaga struktuuri deformatsiooni kontroll
Partii konsistentsi kontroll

MH tootmislahendus

Võtmepunkt ja konstruktsiooni töötlemine

• MAZAK INTEGREX i-250 freesimis- ja treimiskeskus Kasutatakse keskmiste aukude, otspindade, positsioneerimispunktide ja keeruliste õõnsuste struktuuride ühe klambriga töötlemiseks, mis vähendab kumulatiivseid vigu.

Õhukeste{0}}seinakonstruktsioonide ja kaalu{1}}vähendavate õõnsuste täppistöötlus

• Mitu kõrge{0}}jäikusega CNC-töötluskeskust

• Optimaalne töötlemisjada ja sümmeetriline eemaldamisstrateegia deformatsiooni kontrollimiseks Hammasrataste lihvimisvõimalused.

Väikese mooduli hammasrataste töötlemine ja viimistlus

• Täiskasvanud väikese mooduli hammasrataste töötlemise tehnoloogia

• Soovi korral saab rakendada DIN 6 täppis- või DIN 5 hammasrataste lihvimislahendusi.

Täpne ülevaatus ja kvaliteedikontroll

• ZEISSi koordinaatide mõõtmise süsteem

• Kasutatakse ümmarguse väljavoolu, kontsentrilisuse, võtmemõõtmete ja konstruktsiooni järjepidevuse kontrollimiseks, tagades partii stabiilse tarnimise.

Rakendused

Radari pöörlev positsioneerimissüsteem

Aerospace Servo plaadimängija

Electro{0}}optiline jälgimisplatvorm

Inertsiaalne navigatsiooni välimine ringajam

Täppis pöördlaud
